雨城水箱知识
- 2017-12-03 10:51:17
-
雨城产品设计原则说明
1、雨城水箱选用食品级SUS304不锈钢板材，能够彻底遮断太阳照射，杜绝澡类滋生。
2、采用2000T数控液压机，通过高难度、高精度的冲压型，使δ=1.5-2mm厚的标准板弧面凸超约80mm，四周加设加强筋，雨城限度利用了不锈钢材质的韧性，通过实验测试，结果表明：1 .5mm-2mm厚度标准板的承压能力至少达到0.06Mpa（6kgf/cm2）是普通冲压板型的6倍，大大提高了标准板块的抗冲能力与抗拉能力。
3、内部拉筋使用与辅助设计，使拉筋布局合理化、科学化、确保水箱高度的使用要求。
4、专业技师现场氩弧焊接、避免了电弧焊容易出现的焊缝晶蚀现象，确保工程质量。水箱采用不锈钢爬梯，以便日常维护。
5、通气孔带SUS不锈钢金属防虫网，密封性好、防尘性好、确保水质清洁。设置全自动液位控制器，自控性高，方便操作、监控。
6、雨城水箱采用SUS304的角钢制作拉筋，钢性固定架。经合理配置，从而保证水箱整体有超强的强度和钢度，同时又具有足够空间便于清洗。
7、在水箱间楼面承重满足的水箱载荷的前提下，要求需方在制作水箱基础时，尽量采用砖混或钢混平台或者井字型支座外型，一般不采用槽钢架，以免水箱受支座锈蚀影响，从而缩短水箱使用寿命。
我厂生产的各型水箱：

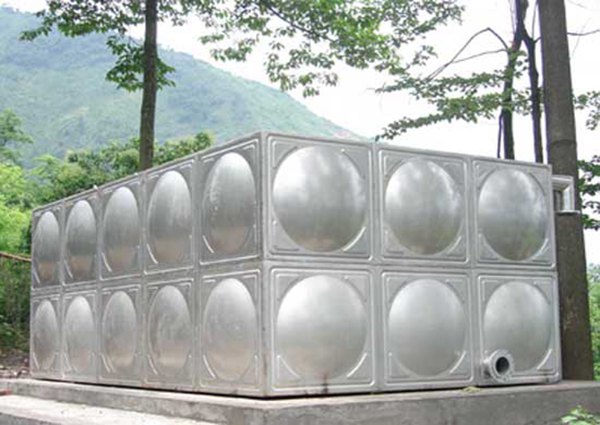

► 高档型：全凹凸标准板组合配置，不但保证了水箱具有超强度的承压能力，而且更为完美的体现了水箱高档美观的造型。
► 中档型：箱体角部采用整体折弯平板，侧面采用标准凹凸板和平板组合配置，使水箱外形四角无焊缝和侧面板焊接呈丁字形，但承压能力的强度和美观性不及全凹凸标准板组合式水箱。
► 低档型：非标准外形平板组合配置，体现了不锈钢水箱的一般实用性和较低价格优势，但承压能力不及以上两种水箱。雨城不锈钢水箱技术标准
一、本标准适用于拼装式水箱的检验、验收要求。
二、安装水箱的混凝土基础必须符合要求。
三、外观检验检验项目
评定
表面缺口、表面擦伤
深＜0.3mm合格
表面撞痕
深＜0.3mm合格
锈蚀/污染
应无锈蚀/污染
飞 溅
清除飞溅物
酸洗、饨化处理
除去焊缝周围的氧化皮
焊
接
裂纹
不允许存在
焊接余高
2.5mm以下
咬边
0.3mm以上
焊瘤
不允许存在
弧坑
小于0.3mm
四、尺寸允许公差
项 目 设计尺寸（mm） 允许公差(mm) 水箱本体
外形尺寸
（长、宽、高）
≤5000
0-20
＞5000
0-+(L/1000+5)
垂直度
高度≤5000
0-20
高度＞5000
0-+(1000+5)
部件安装、接管位置
－
10
底 架
上部长度
（水箱安装部分）
≤4000
0-10
＞4000
0-+(L/1000+5)且≤25
上部对角线之差
－
0-+(L/1000+5)且≤25
螺栓孔中心距离
－
±5
备注：L表示长、宽、高设计尺寸值
五、灌水试验或煤油渗漏试验
1、制作好的水箱接管口装好管塞和盲板后再注水。
2、按照钢制焊接常压容器有关满水实验条件进行。
技 术 要 求
1、焊缝型式满足GB/T12407.3标准要求。
2、箱体符合GB92SS177规范。
3、箱体外型尺寸允差±10mm，表面平整度10≤mm/m，邻边垂直度≤5mm/m。
4、组合方式：全氩弧焊现场组焊。
5、水箱表面采用复膜防陨防污处理。
6、制造完毕，煤渗试漏，试水试压。
17
顶板
SUS304
16
侧二板
SUS304
15
侧一板
SUS304
14
底板
SUS304
13
溢流孔
1
SUS304
12
出水管
1
SUS304
11
放空管
1
不锈钢
10
纵向拉筋＜40×20×2.5
1
SUS304
9
斜向拉筋＜40×20×2.5
SUS304
8
横向拉筋＜40×20×2.5
SUS304
7
垂向拉筋＜40×20×2.5
SUS304
6
通气孔DN100
1
不锈钢
5
人孔800×800
1
SUS304
4
进水孔
1
不锈钢
3
内爬梯(级别400×400)
1
2
外爬梯(级别400×400)
1
1
水箱箱体(复膜)
1
SUS304
件号
图号或标
准号
名称
数量
材料
单重
总重
备注
重量
标记
处数
文件号
签名
日期
不锈钢水箱
图样标记
重量
比例
设计
标准化会签
SUS3042B
共 张
共 张
绘图
工艺会签
成都勤通科技有限公司
描图
审核
校对
批准
